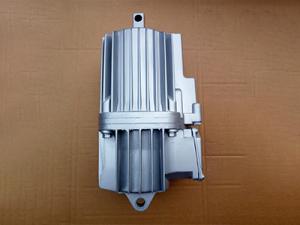

電力液壓推動器的工作原理

　　電力液壓推動器的工作原理

　　電力液壓推動器的交流電機經聯軸器驅動雙向齒輪泵工作，齒輪泵輸出的高壓油經闋塊進入液壓缸工作。電動機的正反轉實現液壓缸活塞桿的往復運動。

　　電力液壓推動器各液壓件均在封閉的鋼筒油箱內工作，故液壓系統的吸油和回油可直接在譬箱內進行。閥塊是除油泵和液壓缸之外各元件的集成，并可掇據電液推動器的工作特性設計成不同回路形式的閥塊。

　　若電力液壓推動器液壓系統的操作，左側為輸出高壓油，右側為吸油，其左側系統壓力由溢流閥調定，吸油單向閥關閉，雙向齒輪泵2向左側輸出的高壓油經單向閥進入液壓缸。同時，高壓油經控制道使節流單向閥關閉，保證高壓油進入液壓缸。

　　電力液壓推動器液壓缸右側油漬經節淹單向閥回油，單向閥關閉，油泵的吸油經吸油單向閥來完成。如果電機反轉，左右側各元件的動作狀態均按對稱元件的動作狀態進行。

　　這樣就完成了電力液壓推動器的推、拉動作，在電機斷電情況下，外力能使液壓缸活塞桿自由移動。
